Projetados para oferecer eficiência, durabilidade e alto desempenho, nossos transportadores atendem às mais diversas demandas do setor agrícola e industrial. São soluções ideais para o transporte horizontal ou inclinado de grãos, farelos e granéis sólidos, com máxima segurança e economia.
Com estrutura robusta, componentes de qualidade e tecnologia aplicada, garantem versatilidade na integração com silos, secadores, pré-limpadores e outras etapas do processo de armazenagem e beneficiamento.

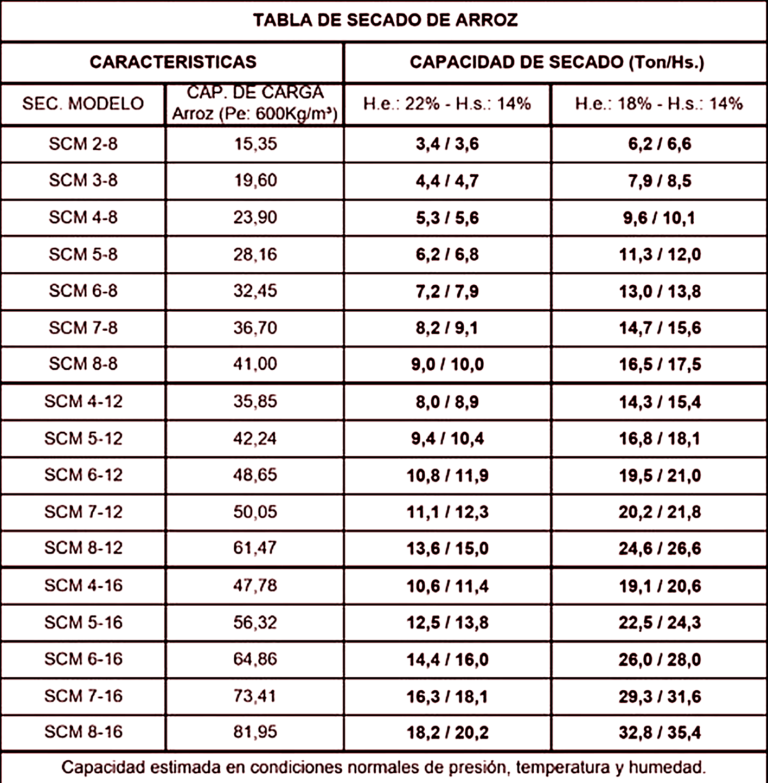

Permite a secagem de soja, milho, trigo e arroz com elevado desempenho e alta eficiência energética. Atendendo às altas exigências do mercado, com muita versatilidade, dispõe de torres de secagem em colunas ou cavaletes, além das possibilidades de secagem com resfriamento ou em coluna inteira (resfriamento por aeração no silo), e diversos opcionais e itens de segurança.

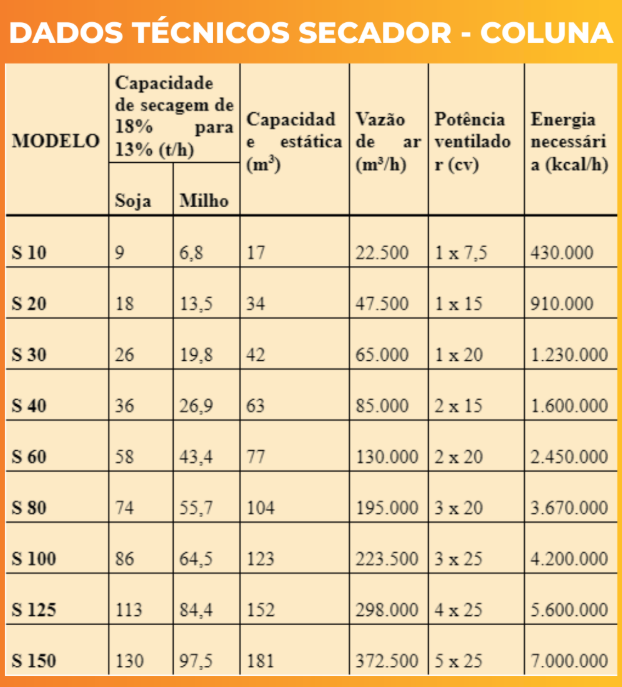

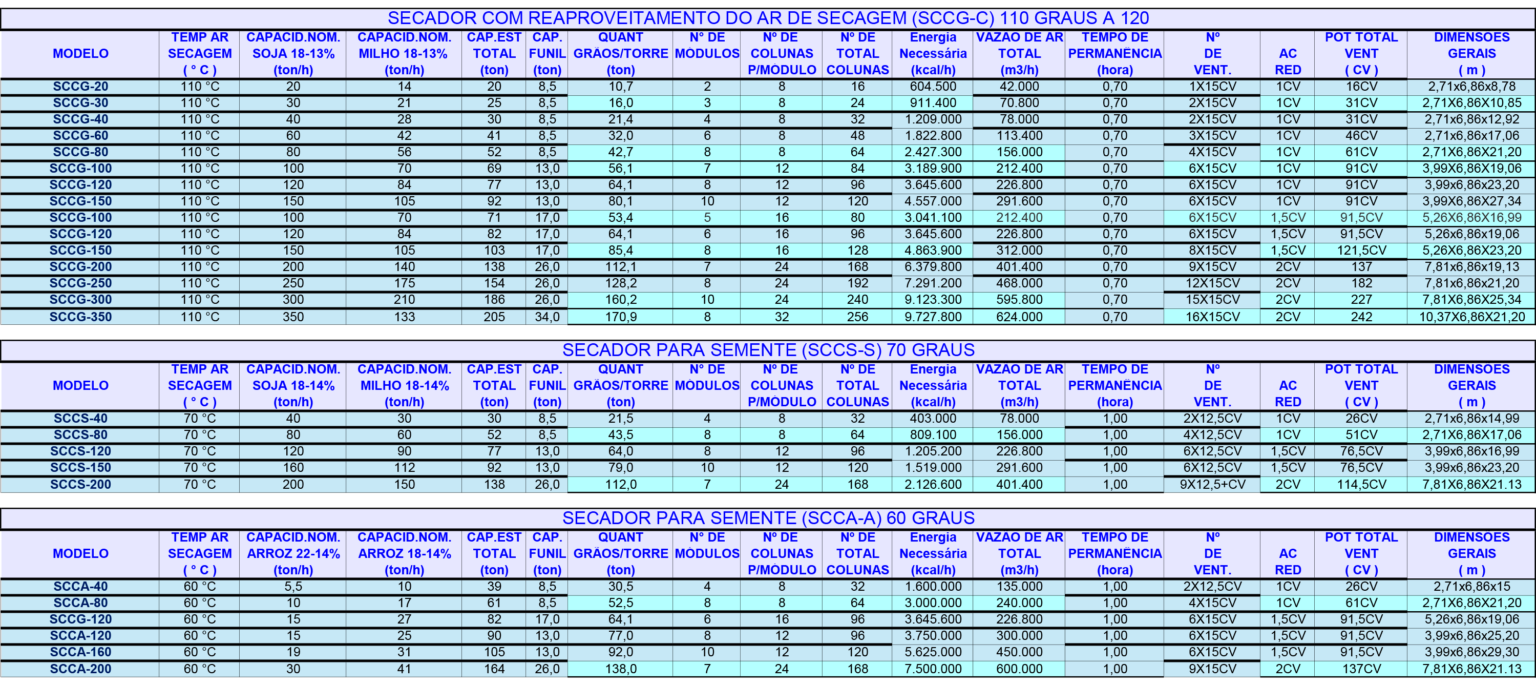

O secador de cereais foi projetado de forma modular, com capacidades de secagem de 10 t/h até 150 t/h na secagem de soja com peso específico de 0,75 t/m³, com redução de umidade de 18% para 13%, operando em regime contínuo à temperatura de 20 °C, umidade relativa de 60% e pressão atmosférica de 717 mmHg.
Funil de Carga:
Executado em chapas de aço galvanizadas, parafusadas com parafuso e arruela de neoprene. É dotado de plataforma para manutenção, com porta de inspeção que permite acesso à parte superior interna do secador. Tem a função de receber o cereal e distribuí-lo uniformemente na câmara de secagem.
Na parte lateral do funil de carga estão localizados os controles de nível máximo e mínimo de cereal.
O controle de nível máximo tem como função indicar quando o secador estiver completamente cheio, enquanto o controle de nível mínimo indica a quantidade mínima de produto necessária para que o secador opere corretamente.
Torre de Secagem:
Este componente do secador tem a finalidade de conter os grãos que serão secos, e, em seu interior, ocorre a evaporação e a extração da umidade através do ar quente.
A torre de secagem é constituída por uma série de painéis modulares metálicos que possuem, em seu interior, dutos construídos em chapas, montados em forma de “V” invertido, entre os quais escoam os grãos submetidos a um fluxo de ar quente, promovendo a secagem.
A montagem dos dutos de forma individual proporciona uma geometria favorável e uma manutenção simples e rápida. A comunicação dos dutos com os difusores de ar quente/frio se realiza através de um de seus extremos em forma de painéis. Observa-se que, em cada duto, um extremo estará aberto (entrada ou saída de ar) e o outro, fechado.
A torre de secagem foi projetada de forma que os painéis estejam separados por uma chapa vertical, formando colunas de secagem. Isso garante maior uniformidade na descida dos grãos, sem mistura de produto, pois os grãos estão sempre em movimento, resultando em uma secagem mais uniforme e suave, o que melhora a qualidade da secagem artificial.

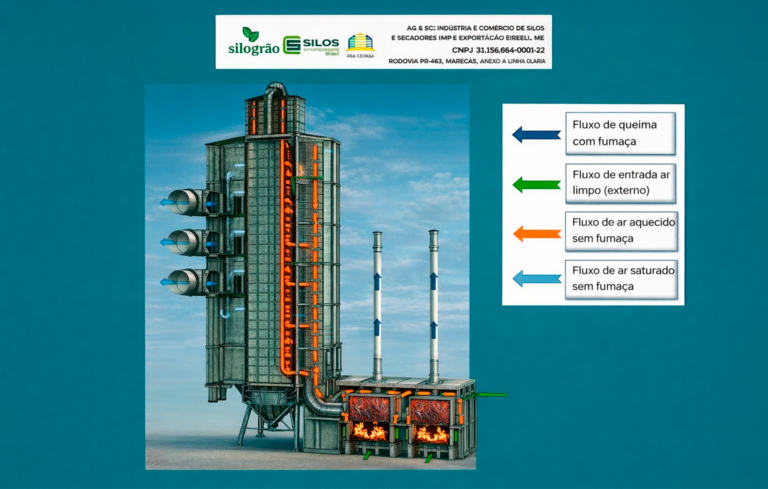

A torre de secagem é composta por duas câmaras de secagem e uma câmara de resfriamento.
Na zona de secagem, a primeira câmara (superior) opera com alta temperatura (110 °C) e ocupa aproximadamente 40% da torre.
A segunda câmara, com temperatura média (90 °C), ocupa 35% da torre.
O ar que passa pela segunda câmara, após atravessar os grãos, é recuperado e direcionado à primeira câmara, reutilizando calor.
A câmara de resfriamento, semelhante às câmaras de secagem, também é composta por dutos e ocupa cerca de 25% da altura da torre. É atravessada por ar em condições ambientais, que resfria a massa de grãos ao absorver sua energia. Esse ar também é reaproveitado e encaminhado à câmara de alta temperatura.
A câmara de resfriamento tem a função de reduzir a temperatura dos grãos para que, ao saírem do secador, apresentem um diferencial térmico aproximado de 8 °C em relação ao ambiente.

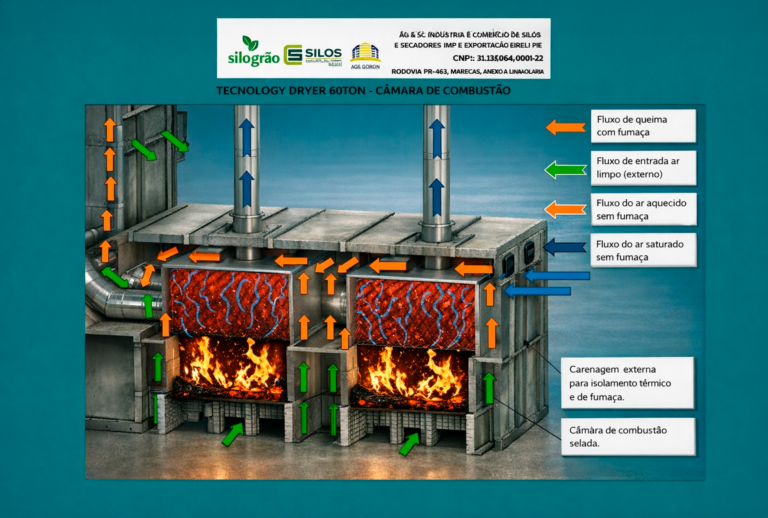

Essas duas recirculações de ar (da segunda câmara de secagem e da câmara de resfriamento) proporcionam significativa economia de combustível e redução na vazão de ar exigida pelo sistema de ventilação, diminuindo a potência consumida.
Câmara de Decantação
A câmara de decantação, localizada na lateral do secador, conduz o ar saturado proveniente da câmara de secagem até os ventiladores. Sua principal função é permitir a decantação das impurezas mais pesadas liberadas durante o processo, impedindo que essas partículas sejam lançadas ao ambiente — o que contribui de forma significativa para o controle da poluição ambiental.
O secador também conta com um sistema de retenção de partículas, cujo funcionamento está descrito em anexo.
compensadores de rolos, que por sua vez são aparafusados à chapa estrutural, reforçada e pintada que é presa junto a lateral da cabeça. Possui roda dentada bi-partida que permite fácil alinhamento e manutenção.
Sistema de Descarga: é constituído pelo quadro de descarga e pelo funil de descarga. A operação de descarga é realizada por meio de eclusas rotativas, acionadas por um motorredutor e um sistema de correntes de rolos e engrenagens com rotação fixa. A variação no fluxo de descarga é feita através de um conversor modular de frequência, com o qual pode-se variar a rotação das eclusas, aumentando ou diminuindo a quantidade de descarga.
Registros de Ar: O sistema exclusivo de ventilação do secador apresenta um conjunto de registros localizados próximo ao gerador de energia, permitindo fácil operação no controle de temperatura do ar de secagem. Para auxiliar na operação dos registros, o secador é dotado de 03 termômetros, localizados estrategicamente.
Ventiladores: Os ventiladores são axiais e acionados por motores elétricos. A construção dos corpos de cones será executada em chapa de aço. O rotor é balanceado dinamicamente e fixado diretamente no eixo do motor. A localização dos ventiladores na parte superior da câmara de decantação aumenta a eficiência na decantação de impurezas e reduz a poluição sonora.
Difusores de Ar: Serão construídos de aço galvanizado e lisos internamente para evitar o acúmulo de pó e impurezas na chaparia..
Escadas e Plataformas: O secador possui escadas e plataformas internas para acesso à torre de secagem e externamente para acesso ao funil de carga, o que facilita quando há necessidade de manutenção.
Sistema de Retenção de Partículas:
Será instalado no secador o sistema de retenção de partículas do tipo coifa com filtro de ar, posicionado entre a torre de secagem e o sistema de ventilação. A coleta de impurezas será feita através de um ciclone.
